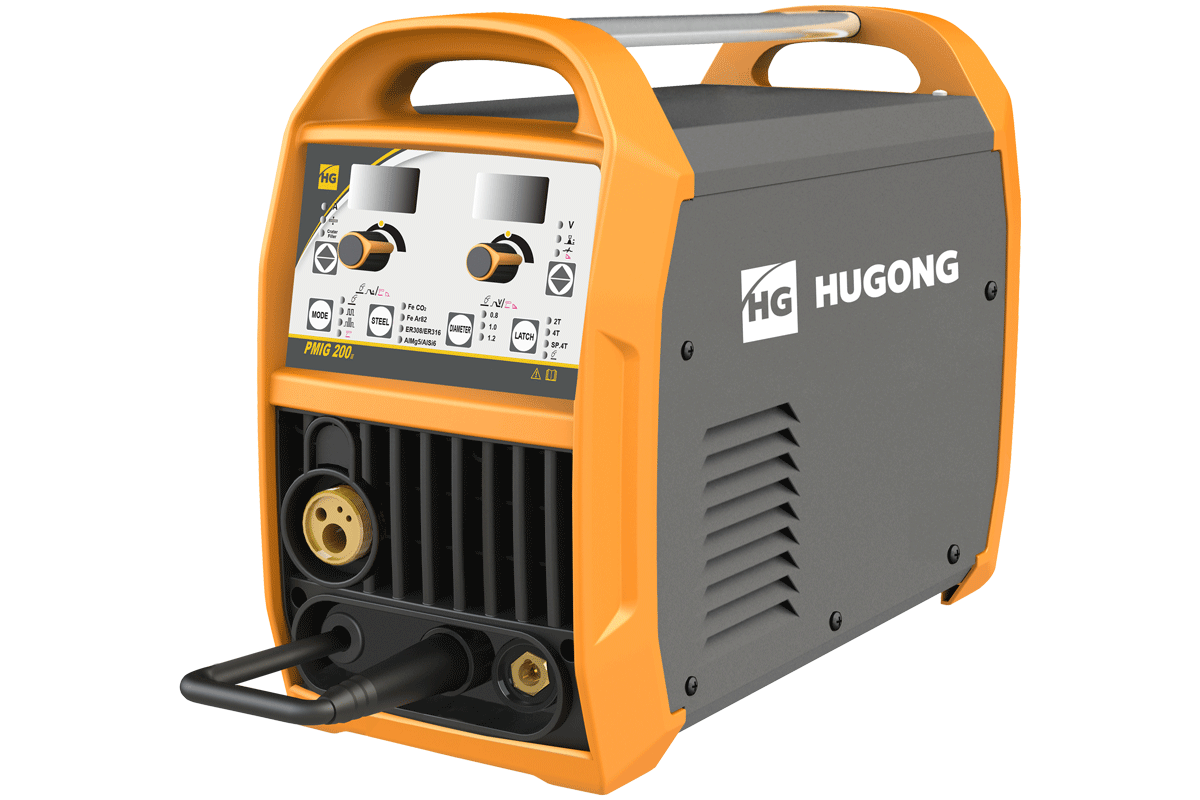

Сварочный полуавтомат HUGONG PMIG 200 III
Весь сварочный процесс контролируется с помощью встроенного микропроцессора. Это обеспечивает высокую эффективность и прекрасное качество сварки любых материалов. Позволяет использовать встроенные в память синергетические (автоматические) настройки аппарата в зависимости от условий сварочного процесса. Упрощает управление параметрами сварочного процесса и выполняет более тонкую их регулировку.
Insulated-Gate Bipolar Transistor, IGBT
Улучшенная инверторная технология, повышенная эффективность и коэффициент мощности источника питания.
УПРАВЛЕНИЕ НАСТРОЙКАМИ АППАРАТА
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Выбор режима сварки
MIG/MAG Полуавтоматическая сварка
PULSE MIG Импульсный режим
DOUBLE PULSE MIG Двойной импульсный режим
MMA Ручная дуговая сварка
Выбор диаметра используемой сварочной проволоки
Выбор свариваемого материала и защитного газа
|
No. |
Код |
Аббревиатура |
СВАРИВАЕМЫЙ МАТЕРИАЛ / ЗАЩИТНЫЙ ГАЗ |
|---|---|---|---|
|
00 |
Fe CO2 |
FeCO |
Углеродистая сталь / CO2 |
|
01 |
Fe Ar82 |
FeA8 |
Углеродистая сталь / Ar 82%+CO2 18% |
|
11 |
E308Ar98 |
E308 |
Нержавеющая сталь (ER308) / Ar 98%+CO2 2% |
|
12 |
E316Ar98 |
E316 |
Нержавеющая сталь (ER316) / Ar 98%+CO2 2% |
|
05 |
AlMg5 Ar |
AlMg |
Алюминиево-магниевый сплав (ER5356) / Ar 100% |
|
06 |
AlSi6 Ar |
AlSi |
Алюминиево-кремниевый сплав (ER4043) / Ar 100% |
Выбор режима работы горелки
|
2Т Режим |
 |
|
4Т Режим |
|
|
Специальный 4Т Режим |
|
|
Режим точечной сварки SPOT |
|
Расшифровка обозначений при режимах сварки:
|
|
Нажмите на кнопку и держите |
|
Отпустите кнопку |
|
|
Кратковременно нажмите на кнопку и отпустите |
Preg |
Время предпродувки |
|
Posg |
Время постпродувки |
Hot I |
Стартовый ток |
|
End I |
Ток заварки кратера |
Weld I |
Рабочий ток сварки |
|
Hott |
Время сварки на стартовом токе |
Endt |
Время заварки кратера |
|
Sptt |
Время сварной точки |
SLOP |
Время изменения тока |
Дисплей сварочного тока и выбор дополнительных параметров
Сварочный ток
Толщина металла
Ток заварки кратера
Дисплей сварочного напряжения и выбор дополнительных параметров
Сварочное напряжение
Длина дуги
Индуктивность (для MIG-MAG) / Форсаж дуги (для ММА)
Отображение сварочного тока и напряжения
Во время сварки на дисплеях отображается текущий сварочный ток и напряжение. По окончании сварочного процесса на дисплеях отображается предустановленное значение сварочного тока и напряжения
Установка дополнительных сварочных настроек
Для выбора и установки дополнительных параметров нужно войти в меню настроек. Нажмите на левую кнопку в течение 2х секунд.
На левом дисплее отобразится С07. Это означает, что вы вошли в меню доп. настроек.
На правом дисплее отобразится код настраиваемого параметра. Расшифровка кодов параметров приведена в таблице ниже.
Вращайте левый регулятор для выбора параметра и вращайте правый регулятор для установки значения этого параметра.
По завершении настроек нажмите на левый регулятор для выхода из меню настроек.
1) В режиме MIG/MAG нажмите и удерживайте кнопку правого регулятора для протяжки проволоки.
2) После включения аппарата вы можете одновременно нажать на оба регулятора для проверки установленных настроек.
|
Код |
Наименование |
Описание |
|---|---|---|
|
C00 |
Метод сварки |
|
|
C01 |
Толщина металла мм |
|
|
C02 |
Напряжение |
|
|
C03 |
Ток |
|
|
C04 |
Скорость подачи проволоки |
В режиме MIG/MAG скорость подачи соотносится со сварочным током и регулируется одновременно |
|
C05 |
Длина дуги |
|
|
C06 |
Форсаж дуги |
В режиме MIG/MAG - это индуктивность. В режиме Pulse MIG/MAG, это амплитуда пикового тока. В режиме ММА - это форсаж дуги. |
|
C07 |
Свариваемый материал |
|
|
C08 |
Диаметр проволоки мм |
Предусматривает установку четырех диаметров: 0.8, 1.0, 1.2, 1.6 |
|
C09 |
Режим работы горелки |
2T, 4T, S4T, Spot |
|
C11 |
Стартовый ток |
Используется в режимах S4T and S2T, для увеличения тепловложения при начале сварки |
|
C12 |
Время отжига проволоки |
Используется, чтобы отрезать каплю, образовавшуюся на конце проволоки и мешающую новому началу сварки |
|
C13 |
Время сварной точки |
Время в течение которого происходит сварка одной точки |
|
C14 |
Время стартового тока |
Устанавливается только в режиме S2T |
|
C16 |
Время изменения тока |
Время, за которое происходит изменение тока между двумя установленными величинами, например, между стартовым и рабочим током. В режиме ММА показывает сварочную характеристику CC, DC, CP (постоянная мощность, используется при сварке целлюлозными электродами), 1-20 падающих характеристик. |
|
C18 |
Частота импульса |
Используется в режимах сварки Double Pulse MIG/MAG, высокоскоростной сварки Double pulse MIG/MAG и высокоскоростной вертикальной сварки |
|
C19 |
Скважность импульса |
В режимах сварки Double Pulse MIG/MAG, высокоскоростной сварки Double pulse MIG/MAG и высокоскоростной вертикальной сварки |
|
C20 |
Амплитуда импульса |
В режимах сварки Double Pulse MIG/MAG, высокоскоростной сварки Double pulse MIG/MAG и высокоскоростной вертикальной сварки |
|
C22 |
Длина дуги при пиковом токе |
В режиме импульсной сварки |
|
C23 |
Длина дуги при базовом токе |
В режиме импульсной сварки |
|
C24 |
Мягкий старт |
Замедленная подача проволоки при начале сварки |
|
C25 |
VRD |
Снижение напряжения холостого хода при ММА сварке |
|
C26 |
Время паузы |
Время паузы между двумя сварными точками в точечном режиме сварки SPOT |
|
C27 |
Предпродувка газом |
Время предпродувки газом |
|
C28 |
Предпродувка газом |
Время предпродувки газом |
ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ
Режим MIG/MAG – Для сварки углеродистых сталей, хромоникелевых нержавеющих, алюминия и его сплавов, отличное формирование сварочного шва, и полный контроль дуги, высокая точность и повторяемость результатов сварки.
Режим PULSE MIG – Импульсный режим, высокоэффективная сварка алюминия, его сплавов и других цветных и черных металлов, происходит капельный перенос металла способность сваривать тонкие материалы во всех пространственных положениях. В процессе исключаются наплывы, перегрев и коробление металла. Значительное повышение скорости сварки и производительности. СВАРКА БЕЗ БРЫЗГ.
Режим DOUBLE PULSE MIG – Двойной импульсный режим сварки, способствует сокращению тепловложения в заготовку, минимизирует деформации. Шов формируется с чешуйчатой структурой аккуратный и красивый вид. Полный контроль над температурой дуги, сварочного шва и всего процесса в целом, повышение качества сварки. СВАРКА БЕЗ БРЫЗГ.
Режим SPOT – Сварка точками, режим используется при сварке оцинкованных изделий и нержавейки. Позволяет получать точки всегда одинакового размера (сварка электрозаклёпками) минимальный нагрев и коробления поверхности. Этот процесс идеален для сварки тонких листов.
Режим FCAW – Для Сварки порошковой проволокой самозащитой и газозащитной. Сварку можно выполнять во всех пространственных положениях, так же данный способ не требует тщательной очистки сталей перед сваркой. Высокая производительность и качество сварного шва.
Режим MMA – Для работы со штучными электродами с различным видом покрытия: кислым, основным, рутиловым. Регулируемый Форсаж дуги.
- Быстрое освоение оборудования, без длительного специального обучения
- Отличное перекрытие зазора
- Быстрая сварка без подрезов, брызг и доработок
- Быстрая корректировка изменений вылета электрода (проволоки)
- Контролируемая сварка при меняющемся зазоре
- Стабильная сварочная дуга
- Равномерная чешуйчатость создает хороший внешний вид шва
- Сварка в любых пространственных положениях
- Управляемое внесение тепла благодаря методу “переход 1 капли за один импульс”
- Сварка тонких материалов
- Снижается вероятность возникновения сварочных дефектов
- Встроенные программы упрощают формирование и контроль сварочной ванны
ОСОБЕННОСТИ МОДЕЛИ
- Компактный многофункциональный сварочный аппарат
- Инверторная технология на базе новейших IGBT транзисторов
- Сварочные процессы MIG/MAG, PULSE MIG, DOUBLE PULSE MIG, FCAW, MMA
- Оптимально подходит для сварки углеродистых, низколегированных и нержавеющих сталей
- Идеальная сварка цветных металлов, алюминия и его сплавов
- Синергетическое управление
АВТОМАТИЧЕСКАЯ НАСТРОЙКА АППАРАТА ПО ЗАДАННЫМ ВНЕШНИМ ПАРАМЕТРАМ
- Сварочный материал
- Защитный газ
- Диаметр проволоки
- Толщина изделия
РАСШИРЕННЫЕ РУЧНЫЕ НАСТРОЙКИ ПО 25 ПАРАМЕТРАМ
- Выбор метода сварки
- Толщина изделия
- Сварочное напряжение
- Сварочный ток
- Скорость подачи проволоки 2,4 - 14 м/мин
- Длина дуги
- Индуктивность
- Форсаж дуги
- Сварочный материал
- Диаметр проволоки
- Режимы работы горелки 2Т/4Т, SP 4T, сварка точками
- Стартовый ток
- Время нарастания тока со стартового до базового
- Время отжига проволоки
- Проверка подачи проволоки и газа
- Замедленная подача проволоки при поджиге дуги
- Время сварной точки
- Время между точками
- Частота импульса
- Амплитуда импульса
- Пиковый ток
- Ток паузы
- VRD on/off
- Время предпродувки
- Время постпродувки
- Аппарат оснащен встроенным механизмом подачи проволоки
- Вес бухты проволоки - до 5 кг
- Быстроразъемное соединение сварочных кабелей
- Быстроразъемное соединение газового шланга
- Быстрая смена полярности
- Индикатор сети
- Встроенная защита от скачков напряжения
- Встроенная термальная защита
- Индикатор перегрева
- Охлаждение с помощью встроенного вентилятора
- Запатентованная технология, легкий вес и небольшие размеры
КОМПЛЕКТАЦИЯ
- Инверторный сварочный аппарат
- Сетевой кабель, 2 м
- Кабель с клеммой заземления, 3 м
- Сварочная горелка MIG-15, 3м
- Тефлоновый канал под алюминиевую проволоку
- Ролики V - 0,8/1,0 и 1,0/1,2; U - 0,8/1,0 и 1,0/1,2
- Запасные контактные наконечники
- Газовый шланг 4м с брс
- Руководство по эксплуатации
- Гарантийный талон
ХАРАКТЕРИСТИКИ
| Габаритные размеры упаковки (Д;Ш;В; мм) | 555х305х420 |
| Степень защиты | IP21S |
| Гарантия, срок (мес) | 60 |
| Сварочный ток ММА, А | 25-200 |
| Диаметр проволоки, мм | 0.8/1.0/1.2 |
| ПВ, % | 40% (20°С) / 20% (40°С) |
| Сварочный ток MIG, А | 30-200 |
| Регулировка сварочного напряжения для MIG, В | 15.5-24 |
| Класс изоляции | F |
| Артикул | 029651 |
| Масса катушки, кг | 1-5 |
| Масса брутто, кг | 15,5 |
| Габаритные размеры (Д;Ш;В; мм) | 490х190х335 |
| Диаметр электрода, мм | 1.6-4 |
| Потребление максимальное, кВА | 9 |
| Режимы сварки | MIG/MAG, PULSE MIG, DOUBLE PULSE MIG, FCAW, MMA |
| Серия | HUGONG |
| Напряжение сети | 220В ± 15% |
| Масса, кг | 11 |
| Напряжение холостого хода, В | 71 |
| Напряжение сети, В | 220 |
|---|---|
| Частота сети, Гц | 50 |
| Максимальный ток, А | 200 |
| Диапазон тока в режиме MIG/MAG, А | 30-200 |
| Диапазон тока в режиме ММА, А | 25-200 |
| Максимальная мощность, kВA | 9 |
| Напряжение холостого хода, В | 71 |
| Класс защиты | IP21S |
| Регулирование сварочного ток | Плавная |
| Количество роликов | 4 |
| Диаметр проволоки,мм | 0.8-1.2 |
| Диаметр электрода, мм | 1.6-4.0 |
| Класс изоляции | F |
| Тип | Инверторный |
| Габариты (ДхШхВ), мм | 490х190х335 |
| Вес, кг | 11 |
